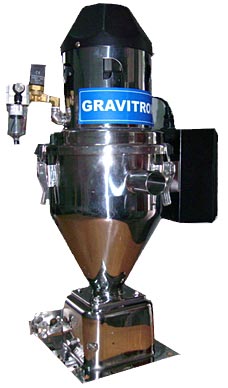

供料輸送系列 直結式吸料機
|
| |
Mini Loader (ML)系列小型直結式吸料機，是採用採用高效能碳刷馬達驅動，體積小，隨裝即用，適用於0~250KG/HR的小量吸料使用。
|
| |
直結式吸料機特色：
|
1.
|
體積小，節省空間。
|
|
2.
|
高靜壓，噪音小。
|
| 3. |
安裝、操作簡單，維修容易。
|
| 4. |
原料接觸面採用SUS304不鏽鋼。 |
| 5. |
全設備精密拋光，避免粉末殘留。
方便快速拆清。
|
| 6. |
可配接壓縮空氣逆吹，濾網絕不堵塞。
|
| 7. |

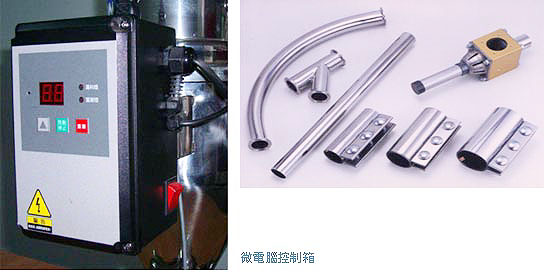

微電腦吸料控制。
|
| 8. |
料斗採用快速扣環固定，方便拆清。 |
| 9. |
滿料指示，吸料警報。 |
|
 |
|
| |
 |
| |
|
| |
規格表：
|
| |
|
機型
|
ML-3
|
|
|
風車形式
|
碳刷式
|
碳刷式
|
碳刷式
|
|
馬達功率 (KW)
|
1.15
|
1.15
|
1.15
|
|
吸料管徑 (mm)
|
38.1
|
38.1
|
38.1
|
|
輸送能力(KG/HR)
|
200
|
300
|
400
|
|
自動逆吹功能
|
有
|
有
|
有
|
|
吸料斗容積 (Liter)
|
3
|
6
|
12
|
|

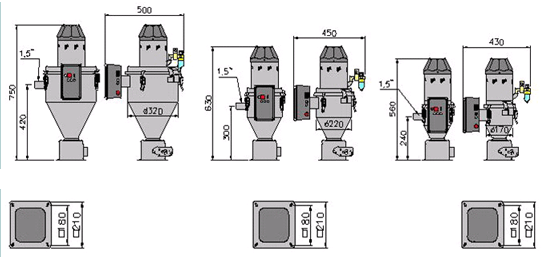

H (mm)
|
560
|
630
|
750
|
|
W (mm)
|
430
|
450
|
500
|
|
D (mm)
|
400
|
420
|
470
|
|
重量 (KG)
|
13
|
15
|
17.5
|
|
| |
備註：
全系列材質皆為不鏽鋼，並且原料接觸面拋光處理。
上述規格表中所列的原料輸送能力，是在垂直高度4M，水平距離1M的測試條件計算，原料假比重以0.65g/cm3計算。
可搭配玻璃視窗管，搭配對射式光電開關，直接銜接於設出機上方。如有需要，請向營業單位提出需求。
可選配暫存料斗，如有需求，請向請向營業單位提出需求。
 |
| |
|
|
|

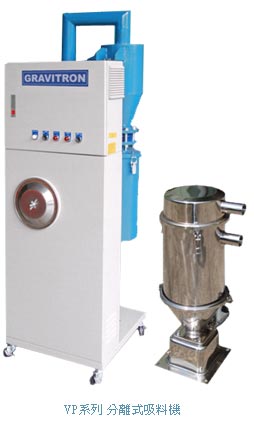

VP系列 分離式吸料機
|
| |
Vacuum Power (VP)系列分離式吸料機，分為真空吸料機一臺，可對應一組或多組吸料斗，適用於長距離輸送，或是大輸送量使用；也可以運用於一對多輸送、中央輸送。
|
| |
分離式吸料機特色：
|
1.
|
規格種類多，可以適用於各種不同製程的塑料輸送。
|
|
2.
|
超高靜壓，可適用於長距離輸送。
|
|
3.
|
可以選配比例閥，作一對多輸送。 |
|
4.
|
原料接觸面採用SUS304不鏽鋼。 |
|
5.
|
全設備精密拋光，避免粉末殘留。 |
|
6.
|

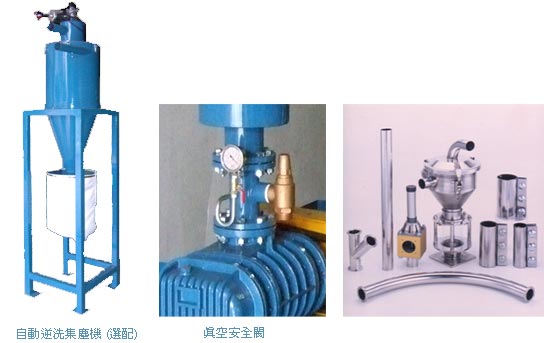

如需運用於粉碎料等粉末多的原料輸送，可選配逆吹型吸料斗，及自動逆洗集塵機。 |
|
7.
|
微電腦吸料控制。 |
| 8. |
料斗採用快速扣環固定，方便拆清。 |
| 9. |
滿料指示，吸料警報。
|
|
 |
|
| |
 |
| |
|
| |
吸料機規格表：
|
| |
|
機型
|
VP-010
|
VP-020
|
VP-035
|
VP-050
|
VP-075
|
VP-100
|
VP-150
|
|
馬達功率 (KW)
|
0.75
|
1.5
|
2.63
|
3.75
|
5.63
|
7.5
|
11.25
|
|
吸料管徑 (mm)
|
38.1
|
38.1
|
50.8
|
50.8
|
63.5
|
63.5
|
76.2
|
|
吸風管徑 (mm)
|
38.1
|
38.1
|
50.8
|
50.8
|
63.5
|
63.5
|
76.2
|
|
輸送能力(KG/HR)
|
300
|
500
|
750
|
1000
|
1200
|
1600
|
2000
|
|
吸料斗容積 (Liter)
|
6L
|
15L
|
30L
|
30L
|
30L
|
30L/45L
|
30L/45L
|
|
彈夾式濾芯
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
|
旋風分離器
|
有
|
有
|
有
|
有
|
有
|
有
|
有
|
|

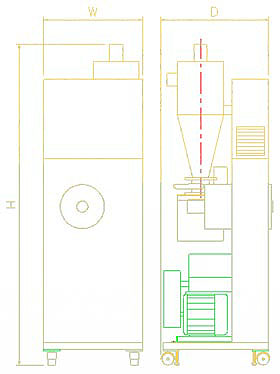

H (mm)
|
1250
|
1250
|
1250
|
1650
|
1650
|
1850
|
1850
|
|
W (mm)
|
550
|
550
|
550
|
550
|
550
|
550
|
550
|
|
D (mm)
|
500
|
500
|
500
|
420
|
800
|
800
|
800
|
|
重量 (KG)
|
39
|
46
|
65
|
70
|
105
|
120
|
225
|
|
| |
備註：
全系列吸料機配備彈夾式濾芯。
碳鋼旋風分離器為標準配備。
上述規格表中所列的原料輸送能力，是在垂直高度4M，水平距離1M的測試條件計算，原料假比重以0.65g/cm3計算。
選購吸料機時，請向營業人員告知所需輸送量、原料種類、水平輸送距離、垂直輸送距離，我們會建議最適機型。

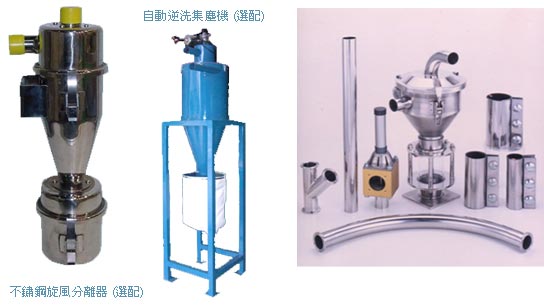

可選配不鏽鋼旋風分離器，如有需求，請向請向營業單位提出需求。
選配逆吹型吸粉料斗(內含濾芯)，可輸送粉體、粉碎料。
如果原料中粉末含量太多，為避免濾芯常常堵塞，可選配自動逆洗集塵機。 |
 |
|
| |
|
| |

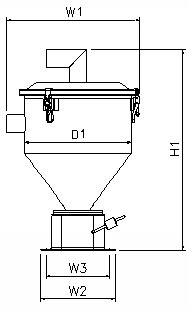

吸料斗規格表：
|
| |
|
機型
|
VH-006
|
VH-15
|
VH-030
|
VH-045
|
|
吸料斗容積 (Liter)
|
6
|
15
|
30
|
3.7545
|
|
吸料管徑 (mm)
|
38.1
|
38.1
|
50.8/63.5
|
63.5/76.2
|
|
吸風管徑 (mm)
|
38.1
|
38.1
|
50.8/63.5
|
63.5/76.2
|
|
材質
|
全不銹鋼
|
全不銹鋼
|
全不銹鋼
|
全不銹鋼
|
|
拋光(Liter)
|
有
|
有
|
有
|
有
|
|
H 1(mm)
|
490
|
660
|
820
|
950
|
|
W1 (mm)
|
290
|
360
|
480
|
480
|
|
D 1(∮mm)
|
230
|
300
|
420
|
420
|
|
W2 (mm)
|
210
|
210
|
210
|
210
|
|
W3 (mm) 固定孔位
|
150
|
150
|
150
|
150
|
|
重量 (KG)
|
6
|
11
|
17
|
22
|
|
| |
 |
備註：
- 全系列吸料斗材質皆為不鏽鋼，並且原料接觸面拋光處理。
- 選購吸料斗時，請向營業人員告知所需輸送量、原料種類、水平輸送距離、垂直輸送距離，我們會建議最適機型。
- 選配逆吹型吸粉料斗(內含濾芯)，可輸送粉體、粉碎料。
- VH-030，VH-045吸料管及吸風管，必須搭配吸料機風管尺寸，才能使用。
- 如果需要特殊銜接法蘭，請向營業單位指定選配。
|
|
|
|

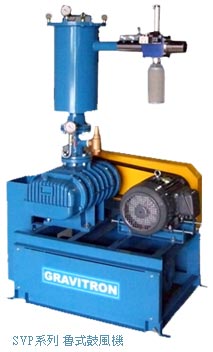

高靜壓魯氏鼓風機
|
| |
Super Vacuum Power (SVP)系列魯式鼓風機，適用於超長距離輸送，或是大輸送量使用；也可以運用於一對多輸送、中央輸送。
|
| |
特色：
|
1.
|
超高靜壓，可達±5000mmAq以上。
|
|
2.
|
適用於50~200M 超長距離輸送，以及一對多長距離中央輸送。
|
|
3.
|
葉輪、殼體採用精密加工，高精密度，噪音小，使用壽命長。
|
|
4.
|
低噪音、低震動。 |
|
5.
|
含破空閥，減少風機負擔，延長壽命。
|
|
6.
|
特殊設計精密轉子結構，讓氣流脈動更平順，不只減少噪音振動，更能節約能源。 |
|
 |
|
| |
 |
| |
|
| |

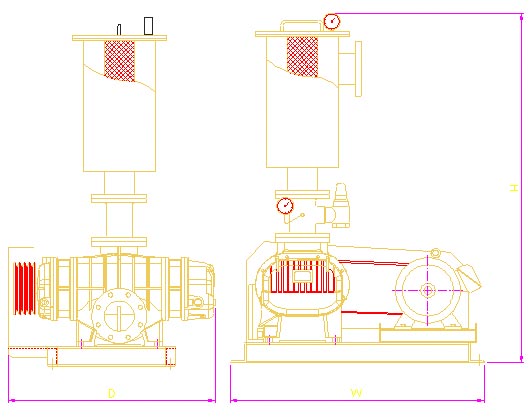

魯氏鼓風機規格表：
|
| |
|
機型
|
SVP-050
|
SVP-075
|
SVP-100
|
SVP-150
|
SVP-200
|
SVP-300
|
|
馬達功率 (KW)
|
3.75
|
5.625
|
7.5
|
11.25
|
15
|
22.5
|
|
吸風出口管徑 (mm)
|
50.8/76.2
|
50.8/76.2
|
50.8/76.2
|
50.8/76.2
|
76.2/101.6
|
76.2/101.6
|
|
吸風入口管徑 (mm)
|
50.8/76.2
|
50.8/76.2
|
50.8/76.2
|
50.8/76.2
|
76.2/101.6
|
76.2/101.6
|
|
風量 (m3/min)
|
2.55
|
3.61
|
7.23
|
10.4
|
13.6
|
22.7
|
|
轉速 (R.P.M.)
|
1150
|
1150
|
1150
|
1150
|
1150
|
1150
|
|
靜壓 (±mmAq)
|
4000
|
4000
|
4000
|
4000
|
4000
|
4000
|
|
旋風分離器
|
選配
|
選配
|
選配
|
選配
|
選配
|
選配
|
|
H (mm)
|
955
|
955
|
1380
|
1380
|
1395
|
1850
|
|
W (mm)
|
900
|
900
|
1100
|
1100
|
1400
|
1700
|
|
D (mm)
|
470
|
470
|
600
|
600
|
600
|
950
|
|
重量 (KG)
|
165
|
179
|
321
|
351
|
399
|
625
|
|
| |
 |
| |
|
| |
|
| |
|
