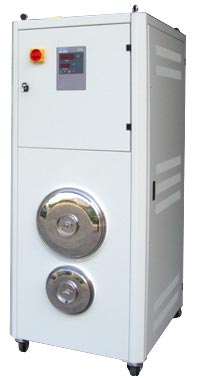

HD系列 蜂巢轉輪式除濕乾燥機 |
| |
HD系列蜂巢轉輪式除濕乾燥機，適用於吸濕性較強的原料除濕用；採用蜂巢吸濕轉輪，提供乾燥露點 -40℃∼ -60℃以下的乾燥風，進行高效率的除濕作業。
全系統採閉迴路式乾燥，節約能源，避免能源浪費。
本機特色
|
1.
|
採用日本西部技研(SEIBU GIKEN)生產的蜂巢除濕轉輪，品質最好，壽命最長。
|
|
2.
|
全系統採用P.I.D.溫度控制，溫度控制精準。
|
|
3.
|
可依據原料特性，選擇不同露點的機種，有-40℃、 -50℃ 、 -60℃ 三種機種供您選擇。
|
|
4.
|
運轉異常警報。
|
|
5.
|
配電錯相偵測保護。
|
|
6.
|
使用於低溫乾燥時，可選擇裝冷卻器機型。
|
|
7.
|
關機時，風車延長運轉時間冷卻。
|
|
 |
|
| |
|
| |

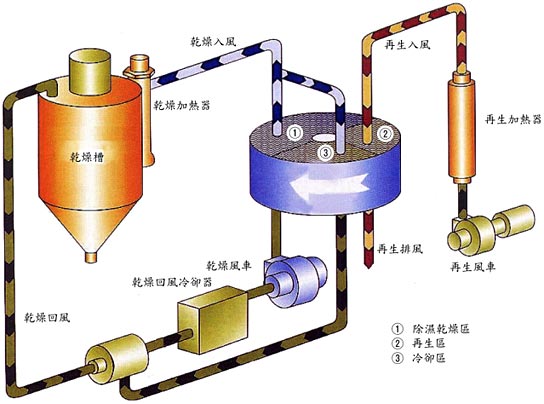

蜂巢式除濕轉輪乾燥流程示意圖 |
| |
 |
| |
|
| |
原料乾燥時間表：
|
原料名稱
|
乾燥溫度C
|
原料假比重Kg/L
|
乾燥時間
|
初期水分?%
|
殘留水分?%
|
乾燥風量 Nm 3/Kg/hr
|
|
ABS
|
80
|
0.6
|
2-3
|
0.2
|
0.02
|
1.3-1.7
|
|
PBT
|
120-140
|
0.7
|
4
|
0.3
|
0.02
|
1.3-1.7
|
|
PC
|
120
|
0.7
|
2-3
|
0.3
|
0.01
|
1.3
|
|
PE
|
90
|
0.6
|
1
|
> 0.01
|
> 0.01
|
1.3-1.7
|
|
PE(40%BLACK)
|
90
|
0.6
|
3
|
0.8
|
0.02
|
2.2-2.4
|
|
PET(射出)
|
110-120
|
0.85
|
3-4
|
0.04
|
0.02
|
1.2
|
|
PET(押出/化纖)
|
160-180
|
0.85
|
6
|
0.08
|
0.005
|
1.7-2.5
|
|
PETG
|
60-70
|
0.6
|
4-6
|
0.5
|
0.02
|
1.7
|
|
PS
|
80
|
0.5
|
1
|
> 0.01
|
0.02
|
1.1-1.3
|
|
PUR
|
90
|
0.7
|
3-4
|
0.2
|
0.02
|
1.8-2.0
|
|
| |
|
| |
乾燥機規格表：
|
| |
|
機型
|
HD-050
|
HD-100
|
HD-200
|
HD-300
|
HD-400
|
HD-700
|
HD-1000
|
|
乾燥風量(M3/Hr)
|
50
|
100
|
200
|
300
|
400
|
700
|
1000
|
|
乾燥電熱(KW)
|
3
|
6
|
10
|
10
|
15
|
25
|
35
|
|
乾燥風車(KW)
|
0.5
|
0.85
|
1.9
|
2.6
|
3.7
|
6.3
|
7.5
|
|
再生電熱(KW)
|
2
|
4.5
|
4.5
|
6
|
8.5
|
15
|
18
|
|
再生風車(KW)
|
0.2
|
0.2
|
0.5
|
0.85
|
0.85
|
2.6
|
3.7
|
|
乾燥風管(mm)
|
38.1
|
63.5
|
63.5
|
76.2
|
88.9
|
114.3
|
127
|
|
再生風管(mm)
|
38.1
|
50.8
|
50.8
|
50.8
|
63.5
|
76.2
|
88.9
|
|

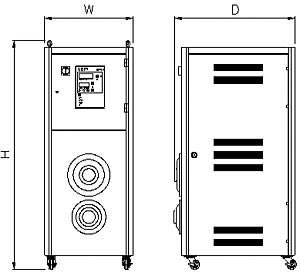

H(mm)
|
1455
|
1455
|
1455
|
1755
|
1755
|
2055
|
2055
|
|
W(mm)
|
550
|
550
|
550
|
750
|
750
|
1150
|
1150
|
|
D(mm)
|
800
|
800
|
1000
|
1150
|
1150
|
1500
|
1500
|
|
重量
|
180
|
200
|
250
|
300
|
350
|
500
|
630
|
|
以上表格內電壓為220V/3P/60Hz，若需其他配電規格，請向營業單位指定選配。
標準型乾燥溫度為120℃，如需高於120℃以上乾燥溫度，請向營業單位指定選配。 |
| |
|
| |
設備選配項目：
|
1.
|
人機觸控介面控制。
|
|
2.
|
170°C 高溫選配。
|
|
3.
|
露點連續指示。
|
|
4.
|
乾燥電熱架於乾燥槽上。 |
|
5.
|
乾燥回風旋風集塵機。
(適用粉塵較多的原料) |
|
6.
|
自動逆洗集塵機。(適用粉塵較多的原料，需接壓縮空氣逆吹) |
|
7.
|
濾油器
(乾燥原料中含有塑化劑、油劑時使用) |
| 8. |
第二冷卻器。低溫乾燥時使用。 |
|
 |
|
| |
|
| |
|
| |

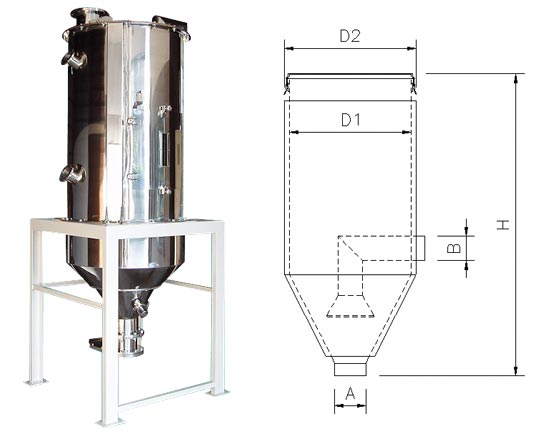

全不鏽鋼下吹式保溫乾燥槽
|
| |
規格表
|
| |
|
機型
|
NPH-50
|
NPH-100
|
NPH-200
|
NPH-300
|
NPH-400
|
NPH-800
|
NPH-1000
|
|
裝料量 (KG)
|
50
|
100
|
200
|
300
|
400
|
800
|
1000
|
|
D1∮(內徑 mm)
|
420
|
545
|
650
|
700
|
860
|
880
|
960
|
|
D2∮(外徑 mm)
|
470
|
595
|
700
|
750
|
910
|
930
|
1010
|
|
H (高度 mm)
|
1200
|
1400
|
1750
|
2000
|
2150
|
3000
|
3300
|
|
A 出入料口 (mm)
|
50.8
|
50.8
|
63.5
|
76.5
|
76.5
|
101.6
|
101.6
|
|
B 乾燥風管 (mm)
|
38.1
|
63.5
|
63.5
|
76.2
|
88.9
|
114.3
|
127
|
|
重量
|
65
|
115
|
150
|
165
|
195
|
300
|
350
|
|
|
| |
- 實際裝料量以原料假比重0.65g/cm3計算。
- 原料出入口、乾燥風管口徑，如需訂製規格，請於訂購前向營業單位指定。
- 可搭配除濕乾燥機，或是熱風乾燥機使用。
- 桶槽內部採用200#拋光處理。
- 如需料位計插槽，請於訂購前項營業單位提出需求，並提供料位計銜接尺寸以及插孔高度。
|
| |
|
| |
 |
| |
|
| |
|
| |
|
| |
|
