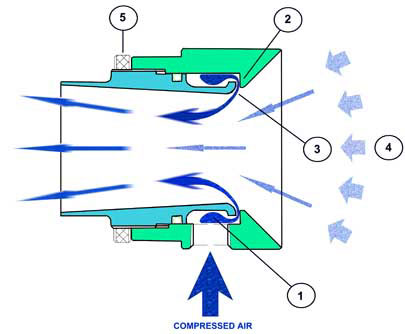

可調式空氣流量放大器工作原理：
|
|
| |
 |
| |
|
1. 環型進氣室
|
|
2. 可調式環型噴嘴
|
|
3. 康達效應產生剖面示意
|
|
4. 境空氣吸入
|
|
5. 調整環
|
|
| |
|
| |
|
|
壓縮空氣耗用表：
|
|
(Based on gap of 0.002" (.05mm)) Consumption in SCFM. (SLPM)
|
|
| |
|
Inlet
Pressure
|
40001
|
40002
|
40003
|
|
20 PSIG(1.4 BAR)
|
4.5(127.4)
|
8.0(226.5)
|
17.5(495.6)
|
|
40 PSIG(2.8 BAR)
|
7.5(212.4)
|
12.0(339.8)
|
28.0(792.9)
|
|
60 PSIG(4.1 BAR)
|
10.3(291.7)
|
16.5(567.2)
|
36.8(1042.1)
|
|
80 PSIG(5.5 BAR)
|
12.5(354.0)
|
21.5(608.8)
|
48.0(1359.3)
|
|
100 PSIG(6.4 BAR)
|
14.0(396.4)
|
26.0(736.2)
|
59.5(1684.9)
|
|
120 PSIG(8.4 BAR)
|
17.5(495.5)
|
30.0(849.5)
|
67.0(1897.2)
|
|
|
| |
|
| |
|
|
空氣流量放大器之配管：
|
|
可調式放大器進口及出口端，可銜接輸送管，應用於少量原料輸送，或是排煙。使用時因儘量避免管路壓損過大，進而影響工作效率，管路壓損應維持在2英吋水柱以下。
|
|
| |
|
| |
|
|
空氣流量放大器之應用：
|
|
取代風扇、風車，可運用於清潔、乾燥、冷卻和輸送
|
|
| |
 |
汽車工業:
可用於移除製程中所產生額外的水汽、冷卻液、灰塵、碎屑等。並可運用於噴漆塗裝及裝配線中任何需冷卻、乾燥、除污的地方。
|
|
裝瓶:
可用於裝瓶前、貼標籤之前、噴墨前或是包裝前，將瓶口或瓶身水分移除，並且可以運用於輕量運輸。
|
|
化學工業:
貼標或是包裝前，將表面化學物質或是水分移除。
|
|
食品業:
於製造或包裝前，將水分移除。
|
|
一般製造:
可以移除任何形狀產品在製程中所產生之碎屑、煙霧、粉塵、水汽。在冷卻、回火製程，可取代傳統風扇，降低成本，並提高產品品質。
|
|
金屬工業:
從鋁、鐵、銅等金屬表面移除冷卻劑或是所有液體。於拋光、電鍍製程前，進行表面乾燥。於表面披覆、噴漆塗裝製程前，進行冷卻。移除製程中所產生的煙霧、碎屑。鍛造元件的冷卻。
|
|
紙業及木業:
可利用真空系統，移除並運送收集木屑、刨屑、木粉等。
|
|
橡塑膠業:
吹除產品表面粉塵或是碎屑。射出成形後產品冷卻。押出或射出前乾燥。
|
|
印刷
(噴墨):
噴墨、印刷前粉塵、碎屑、水汽移除，或是運用於墨水快速風乾。
|
|
醫藥業:
於固體產品，包裝、貼標前，移除液體或是任何不需要的附著物。運用於真空系統，將空的包裝容器中異物抽出。
|
|
紡織業:
取代昂貴的真空系統，於製程中作廢絲、廢料的收集。
|
|
| |
|
| |
|
|
可調式空氣流量放大器規格：
|
有不鏽鋼材質，鋁披覆材質，標準有三種進出口尺寸：1-1/4" (31mm), 2" (51mm), 4" (200mm)
三種。如需其他特殊規格，則需訂單生產。
可調式環型噴嘴開口尺寸為0.002英吋(0.05mm)，可依風量需求進行調整風量大小。
|
|
| |
|
| |
|
|
Adjustable
Air Amplifier Ratios (approx.)
|
|
| |
|
Model 40001: 15:1
|
|
Model 40002: 20:1
|
|
Model 40003: 25:1
|
|
| |
|

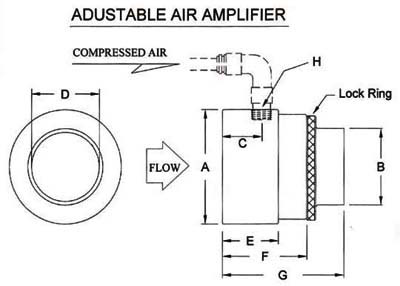

Outside
DiameterOf Outlet
|
Model
|
Dimensions
(inches)
|
|
|
|
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
NPT
*
|
|
1-1/4"
|
40001
|
in
|
2.0
|
1.25
|
1.0
|
0.98
|
1.38
|
1.88
|
2.88
|
1/4"
|
18 NPT
|
|
|
|
mm
|
50.8
|
31.8
|
25.4
|
24.9
|
35
|
47.8
|
73.2
|
|
|
|
2"
|
40002
|
in
|
3.0
|
2.0
|
1.06
|
1.64
|
1.5
|
2.25
|
3.25
|
3/8"
|
18 NPT
|
|
|
|
mm
|
76.2
|
50.8
|
26.9
|
41.7
|
38
|
57.2
|
82.6
|
|
|
|
4
|
40003
|
in
|
5.0
|
4.0
|
1.5
|
3.02
|
2.13
|
2.85
|
5.0
|
1/2"
|
18 NPT
|
|
|
|
mm
|
127
|
102
|
38.1
|
76.7
|
54.1
|
72.3
|
127
|
|
|
|
|
| |
* BSP Adaptors Supplied Upon Request Free Of Charge
|
| |
|
|
|
| |
|
